Котельный завод «РЭП» г Барнаул производит широкий выбор моделей паровых котлов КПа для промышленных и производственных котельных – с автоматическими топками и горелками, на природном газе, дизеле, мазуте, отработанном масле. На нашем официальном сайте вы можете подобрать и купить паровой котел КПа по доступной цене, большинство предложенных моделей в наличии. К каждой модели опубликованы отзывы, фото, видео, технические характеристики, чертежи, устройство, принцип работы, схемы подключения, необходимое сопутствующее оборудование, стандартная комплектация и стоимость. Сравните модели паровых котлов КПа, соответствующие вашим требованиям, и выбирайте подходящие цены. Специалисты нашего завода проконсультируют Вас и помогут в подборе оборудования для производства пара и технологических нужд вашего производства. Кроме того, наш завод принимает заявки на изготовление котлов по индивидуальному техническому заданию. Мы поставляем паровые котлы КПа во все регионы России, Казахстана, Монголии, Таджикистана, Узбекистана, Белоруссии, Армении, Литвы, а также в Магасе.
Котлы КПа технические характеристики
Паропроизводительность, кг/ч
Мощность, МВт
Температура пара. до
Давление пара, до
Конструкция
Вид топлива
300
0.22
115 °С
0.07 МПа (0.7 кгс/см2)
жаротрубный
газ
дизель
мазут
отработка
500
0.37
700
0.52
1000
0.74
Паровые котлы КПа устройство и описание

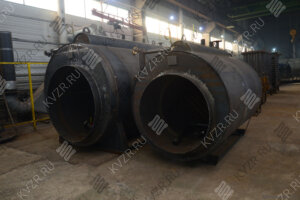

Компактные промышленные паровые котлы КПа представляют собой одножаровую горизонтальную конструкцию и состоят из двух цилиндров разного диаметра. Цилиндры вставлены один в другой и соединены между собой фланцами и паросборником. В передней части жаровой трубы размещена топка, а в задней части - конвективный пучок труб.
В верхней части теплогенератора приварен паросборник, представляющий собой полуцилиндр. На паросборной камере устанавливаются не менее двух предохранительных клапанов. На паросборной камере имеются штуцеры для установки электроконтактных манометров.
К фронтовой стороне горизонтальных газоплотных котлов КПа крепится чугунная фронтовая плита с отверстием и креплением для установки горелки и сжигания газового или жидкого топлива.
На задней крышке агрегата в основании дымовой трубы выполнен предохранительный взрывной клапан. Образующиеся в топочной камере продукты сгорания проходят конвективный пучок труб и выводятся через трубу дымовую, установленную на корпусе в хвостовой части паровой установки.
Производственный стальной котел паровой КПа запитывается водой через штуцер. Подпитка ведется из питательного бака через электронасос, соединительную арматуру. На трубопроводе подпитки водой должно быть установлено запорное устройство и обратный клапан. Запорное устройство должно располагаться между агрегатом и обратным клапаном. Для подпитки устанавливается не менее двух насосов с электроприводом. На стороне нагнетания каждого центробежного насоса до запорного органа должен быть установлен обратный клапан. На трубопроводе выдачи пара, в непосредственной близости от теплогенератора, устанавливается запорное устройство. На котле КПа имеются продувочные штуцера предназначенные для удаления шлама, образующегося в результате работы, периодической продувки котловой воды, для спуска воды в случае необходимости. Штуцер Ду15 предназначен для продувки водомерной колонки. Штуцера Ду10 предназначены для продувки указателей уровня.
В передней части жаровой трубы в верхней части установлена легкоплавкая пробка – предохранительное устройство прямого действия. В случае повышения температуры она расплавляется, вода через отверстие поступает в топку, пламя в топке затухает, а в паровой установке понижается давление пара. Такая конструкция обеспечивает безопасность теплоагрегата. На боковой части корпуса устанавливается датчик уровней воды, связанный с паровым и водным пространством аппарата соединительными трубками.
На боковой части корпуса устанавливается соединительная труба (колонка), служащая для установки двух указателей уровня, и связанная с паровым и водным пространством парового котла КПа для производства пара соединительными трубками не менее Ду25. На боковой части внизу корпуса имеется ревизия с крышкой для периодического осмотра состояния поверхностей нагрева со стороны водяного объема.
Котлы КПа паровые принцип работы
В принцип работы котлов КПа паровых положен теплообмен между дымовыми газами и водой. Топливо сгорает в топочной части агрегата, окруженной водяной охлаждаемой рубашкой. Дымовые газы проходят через трубный пучок и выходят в верхней его части.
Трубный пучок соединяет верхнюю и нижнюю часть водяной рубашки теплогенератора, пар образуется при испарении нагреваемой воды и собирается в верхней части, над которой выполнена паросборная камера, далее через паропровод направляется потребителю на технологические нужды.
Температура сухого насыщенного пара в теплогенераторе регулируется изменением давления пара, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактный манометр по приведенной ниже таблице соответствия давления и температуры.
Таблица зависимости температуры пара от давления
Температура пара, °С
110
115
120
130
140
150
160
165
170
Давление пара, МПа
0.05
0.07
0.1
0.17
0.26
0.38
0.52
0.6
0.7
Безопасная эксплуатация обеспечивается автоматикой и устройством самих агрегатов.
Автоматика котлов паровых КПа по заданному давлению производит управление горелочным устройством и, следовательно, интенсивностью горения.
Вода подготавливается в соответствии с руководством по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Подбор водоподготовительной установки производится на основании химического анализа воды.
Котлы паровые КПа комплектация
В моделях паровых котлов КПа устанавливаются импортные горелки фирм Ecoflam и UNIGAS. Стоимость горелки рассчитывается отдельно.
Котлоагрегат комплектуется манометром, водомерной колонкой с водомерным стеклом, двумя предохранительными клапанами, паровыми и продувочными вентилями, вентилятором поддува, щитом управления и дымовой трубой. Насос подбирается в зависимости от гидравлической схемы котельной и поставляется отдельно.
Котлы КПа паровые монтаж
Компактные горизонтальные паровые котлы КПа парообразователи поставляются блоками максимальной заводской готовности. Котельный блок устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами. Агрегат подсоединяется по воде, устанавливается запорная арматура на подводящем трубопроводе и отводящем паропроводе, устанавливаются предохранительные клапаны и контрольно измерительные приборы. На фронтовую плиту крепится горелка, подключаемая к топливопроводу. Монтируется газоход. Подключается котельная автоматика.
Для перевода парового котла КПа в водогрейный режим достаточно изменить схему подключения.
Применение котлов КПа
Котлы паровые КПа для производства пара применяются в различных отраслях промышленности.
В пищевой промышленности:
При переработке молока для стерилизации молока, варки творожной массы, сгущенного молока для очистки и стерилизации технологического оборудования молокозаводов.
В хлебопекарной промышленности для расстойки теста, придания бараночным изделиям глазурованной поверхности.
При переработке мяса для дефростации мяса, варки колбасных изделий.
В кондитерской промышленности для варки различных кондитерских масс в варочных котлах (халва, козинаки, помадка, мармелад).
В консервной промышленности при термообработке консервов и их вакуумной укупорке. А также при приготовлении кетчупа и майонеза, при производстве прохладительных напитков соков, вина, стерилизации пивных кегелей.
В сельскохозяйственном производстве:
Для пропарки кормов и изготовлении гранулированных комбикормов.
Приготовления субстрата для выращивания грибов.
В птицеводстве для удаления пуха и пера с забитой птицы.
В медицине:
Для стерилизации инструмента и спецодежды
В табачной промышленности:
Для создания необходимой влажности в производственных помещениях.
В деревообрабатывающей промышленности:
Для сушильных камер для сушки пиломатериалов
Для создания влажности при сушке ценных пород дерева (дуб, бук и др.).
В легкой промышленности:
Для придания формы трикотажным изделиям глажке и глажке швейных изделий.
В целлюлозно-бумажной промышленности:
При производстве бумаги для подогрева сушильных барабанов (туалетная и фильтровальная бумага производстве гофротары).
В производстве строительных материалов и строительстве:
На заводах ЖБИ для пропарки изделий из железобетона (плит, тротуарной плитки) в пропарочных камерах.
На растворно-бетонных узлах и заводах по производству товарного бетона для прогрева инертных материалов.
На строительных площадках для удаления снега и льда с поверхностей и арматуры под заливку бетона в зимний период, подогрева битума.
При производстве пенополистирола.
В топливном хозяйстве:
При разгрузке мазута и других густых ГСМ для их разогрева и пропарке емкостей.
Купить паровые котлы КПа
Для того чтобы купить паровой котел КПа в Магасе, вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42) либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранной вами модели и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции паровой котельной.
Котельный завод изготавливает паровые котлы КПа. Основные характеристики: паропроизводительность до 1000 кг пара в час; температура пара до 170 °С; вид топлива: газ; давление пара до 0.9 МПа. Промышленные котлы КПа применяются в производстве строительных материалов, производстве бетона, ЖБИ, пищевой, табачной, деревообрабатывающей, легкой промышленности, а так же в медицине, в сельскохозяйственном производстве, и топливном хозяйстве. Наш завод осуществляет производство паровых котлов КПа стандартной комплектации, а так же по техническому заданию заказчика.
