Щит управления котлом на древесных отходах с таймером в Магасе

Щит управления котлом на древесных отходах с таймером в Магасе

Щит управления котлом на древесных отходах с таймером изготовлен в соответствии с требованиями:

• ТУ 27.12.31-009-14722122-2017;
• ГОСТ Р 51321.1-2007;
• ГОСТ 30804.6.4-2013;
• ГОСТ Р 51318.11-2006;
• ПУЭ, ПТЭЭП;
• ТР ТС 020/2011 Технического регламента таможенного союза «Электромагнитная совместимость технических средств» утвержденного решением комиссии от 09.12.2011г №879;
• ТР ТС 004/2011 Технического регламента таможенного союза «О безопасности низковольтного оборудования» утвержденного решением комиссии от 06.08.2011г №768.

Щит управления котлом на древесных отходах предназначен для предупреждения аварийной обстановки при работе водогрейного котла на опилках со шнековой подачей топлива в топку с помощью световой и звуковой сигнализации, ручного и автоматического управления дутьевым вентилятором первичного воздуха, ручного и автоматического управления шнековым питателем топлива, ручного и автоматического управления шнековым ворошителем, ручного и автоматического управления дымососом, ручного и автоматического управления дутьевым вентилятором вторичного воздуха.

Щит управления котлом на древесных отходах предназначен для установки в трёхфазных цепях с заземленной нейтралью с номинальным напряжением 380 В, частотой 50 Гц. Щит изготавливается по климатическому исполнению УХЛ категории 4 для работы в отапливаемом помещении при температуре от +8 °С до 40 °С.

Высота над уровнем моря не более 2000 м, относительная влажность воздуха не более 65% при +20 °С.

Не допускается эксплуатация щита во взрывоопасной среде, в условиях радиации и среде с агрессивными парами и газами, разрушающими металлы и изоляцию. Атмосфера типа по ГОСТ 15150-69.

Рабочее положение щита – вертикальное. Допускается отклонение от рабочего положения на 5° в любую сторону.

Отсутствие непосредственного воздействия солнечной радиации. Вибрационные нагрузки с диапазоном частот 1…35 Гц, максимальное ускорение 0,5g, Многократные удары с ускорением 3g, длительность 2…20 мс.

Устройство автоматического управления котлом на древесных отходах

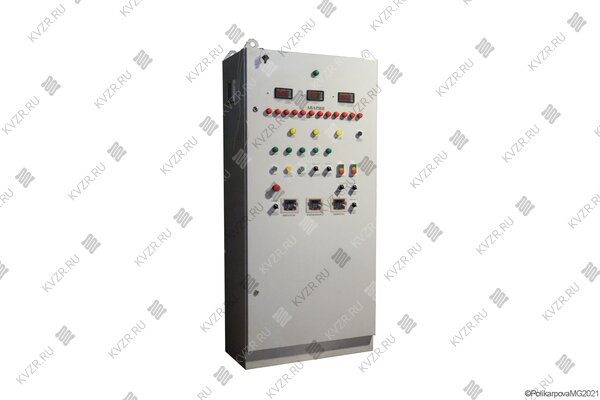

Блок управления котлом на древесных отходах представляет собой стальной корпус с установленными внутри защитными, коммутационными аппаратами и логическими модулями связанными между собой проводкой, на наружной части бокса крепятся аппаратура звуковой и световой сигнализации и элементы управления: кнопки, тумблеры, переключатели.

Дверца корпуса запирается на замок. Ключ от замков имеет единый секрет.

Внутри корпуса установлена монтажная панель.

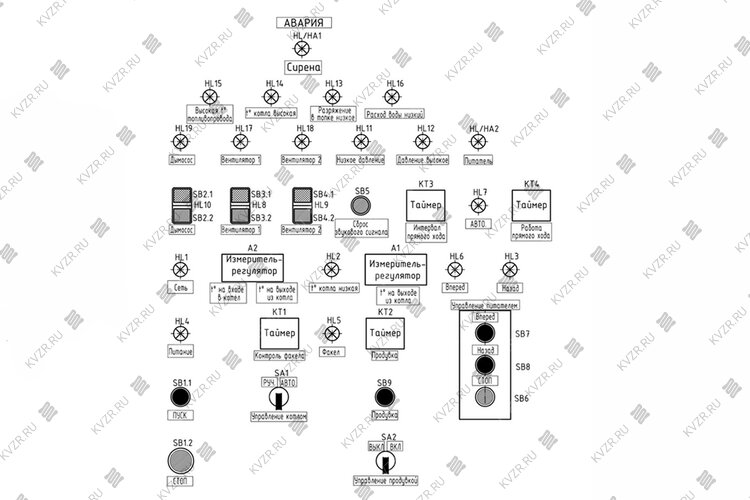

На задней стенке ящика имеются отверстия для крепления щита на вертикальную стенку. Внутри щита на панели смонтирована пусковая и защитно-коммутационная аппаратура, на двери установлены кнопки управления, переключатели, сигнальные лампы, измерители-регуляторы, таймеры.

Кроме этого к щиту подключаются:

• первичный преобразователь температуры (поз.1а) для сигнализации аварийного предела высокой температуры воды на выходе из котла;
• первичный преобразователь температуры (поз.2а) для сигнализации аварийного предела низкой температуры воды на входе в котел;
• первичный преобразователь температуры (поз.3а) для сигнализации аварийного предела высокой температуры в топливопроводе котла и контроля возгорания топлива;
• электроконтактный манометр (поз.SP1) для сигнализации аварийного высокого и низкого пределов давления на выходе из котла;
• тягомер (поз.SP2) ДТ-2,5 для сигнализации аварийного предела снижения разряжения в топочной камере;
• реле протока (поз. К25) для сигнализации аварийного низкого предела расхода теплоносителя через котел;
• фотодатчик пламени (поз. А4) для сигнализации наличия факела в топке котла;
• соленойдный клапан системы продувки топливопровода (поз.YA1) кабелем;
• вентилятор первичного воздуха (вентилятор 1);
• вентилятор вторичного воздуха (вентилятор 2);
• питатель топлива;
• ворошитель топлива;
• дымосос кабелем;
• пакетный выключатель (поз.SA3) для блокировки включения дымососа в ходе ремонтных работ;
• линия питания щита управления.

Комплект поставки системы управления

В комплект поставки входят:

• корпус (бокс) в сборе с защитными, коммутационными аппаратами и логическими модулями, связанными между собой проводкой, аппаратурой звуковой и световой сигнализации, элементами управления: кнопки, тумблеры, переключатели, измерители-регуляторы, таймеры;
• паспорт и руководство по эксплуатации;
• комплект подключаемых к щиту КИП.

Поставка щитов производится в собранном виде.

Функциональные возможности системы управления котлом на древесных отходах

Функциональные возможности системы позволяют произвести ручной пуск и автоматическую остановку котла.

Аварийная остановка котла с индикацией причины аварии и подачей звукового сигнала при:

• понижении и повышении давления теплоносителя на выходе из котла;
• повышении температуры теплоносителя на выходе из котла;
• понижении разряжения в топке котла;
• понижении расхода теплоносителя через котел;
• повышение температуры в топливопроводе (возможное возгорание);
• аварийный останов питателя топлива;
• аварийный останов вентилятора первичного воздуха;
• аварийный останов вентилятора вторичного воздуха;
• аварийный останов дымососа.

Автоматика не позволяет пуск котла при выходе за пределы аварийных параметров.

Автоматическое поддержания заданной температуры теплоносителя на выходе из котла производится путем временного отключения вентилятора №2 (вентилятора вторичного воздуха) и временного отключения питателя топлива, в случае если он был в работе, а также сброса таймера интервала включения прямого хода питателя, при достижении температуры теплоносителем на выходе из котла заданной уставки.

Автоматика осуществляет контроль заданного порогового значения температуры теплоносителя на входе в котел (50°С) и световую индикацию о низкой температуре теплоносителя.

Автоматика осуществляет контроль заданного порогового значения разряжения топочной камере котла (0-25 Па) в соответствии с полученным сигналом от тягомера производит временное отключение вентилятора № 1 (вентилятора первичного воздуха), вентилятора №2 (вентилятора вторичного воздуха) и питателя, если он был в работе, а также сброса таймера интервала включения прямого хода питателя.

Автоматика отключает вентилятора № 1 (вентилятора первичного воздуха) и питатель топлива в случае погасания факела в топке котла. Работа вентилятора и питателя может быть возобновлена автоматически при восстановлении стабильного факела в топке котла, при условии работы котла в автоматическом режиме.

Автоматика осуществляет продувку выходного участка топливопровода сжатым воздухом при возникновении аварии на котле кроме возгорания в топливопроводе (контроль по температуре в топливопроводе).

Автоматика осуществляет продувку выходного участка топливопровода сжатым воздухом при погасании факела в топке котла. Возможна принудительная ручная продувка топливопровода.

Автоматика отключает вентилятора № 1 (вентилятора первичного воздуха), вентилятора №2 (вентилятора вторичного воздуха), питателя, если он был в работе, и таймера интервала включения прямого хода питателя при превышении температуры в топливопроводе выше 150°С.

Автоматика осуществляет контроль перегрузки привода питателя топлива по току и осуществляет кратковременный запуск питателя в реверсивном направлении.

Для выбора режима работы котла в ходе работы производится изменением уставок таймера интервала включения прямого хода питателя и таймера работы прямого хода. Уставка таймера КТ4 определяет длительность работы питателя, следовательно, величину порции подаваемого топлива в топку. Уставка таймера КТ3 определяет интервал между подачами единичных порций топлива в топку, соответственно управляет частотой подачи топлива в топку. Совокупность уставок таймеров КТ3 и КТ4 определяет часовой расход подаваемого топлива.
