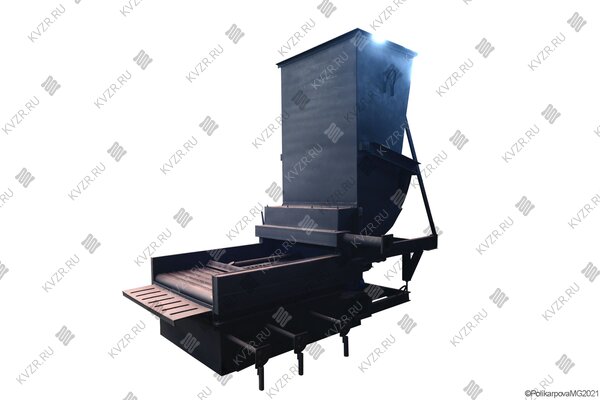

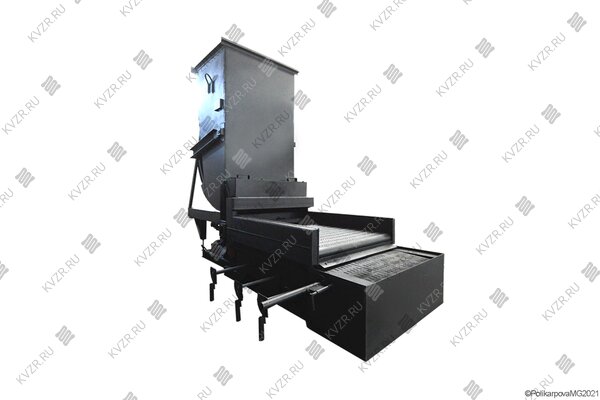

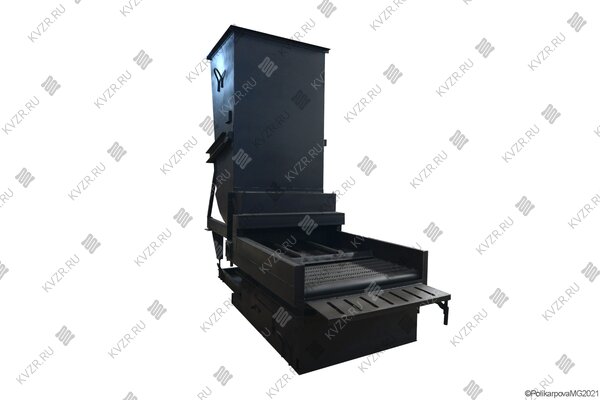

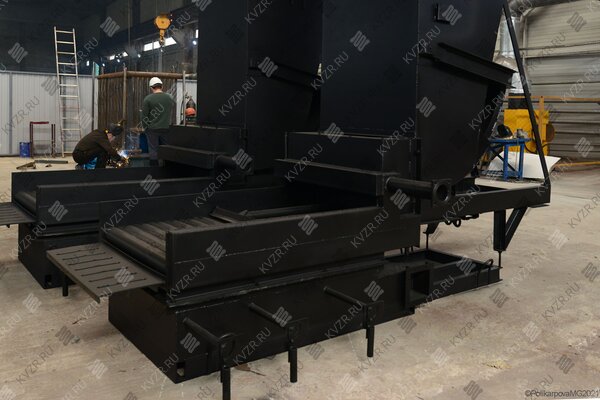

Топка с шурующей планкой механическая ТШПм-0,8 моноблочного типа предназначена для сжигания каменных и бурых углей. Топка ТШПм-0,8 устанавливается в котельных, оборудованных системой подачи топлива (ленточным, скребковым транспортером топливоподачи либо скиповым подъемником) в бункер топки и системой золошлакоудаления, полностью механизирует ручной труд кочегара и обеспечивает автоматическую работу по заданному циклу в системе автоматики котла.

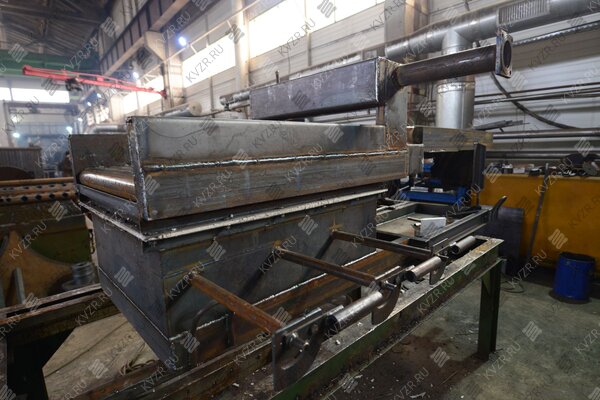

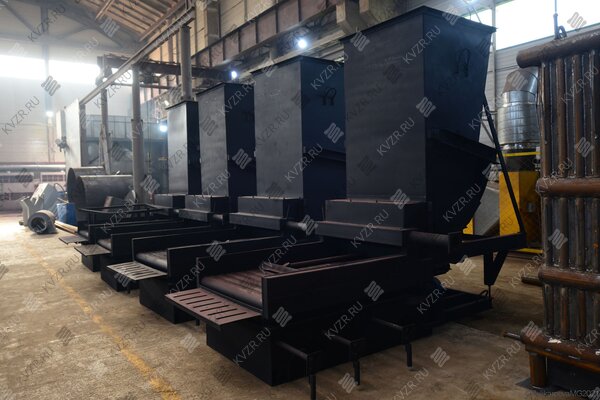

Топка ТШПм-0,8 производства Котельный завод "РОСЭНЕРПГОРОМ" конструктивно усовершенствована, повышена надежность узлов и безотказность в эксплуатации.
Топка ТШПм-0,8 работает в автоматическом режиме. При работе топки ТШПм-0,8 шурующая планка периодически через определенные промежутки времени совершает одно возвратно-поступательное движение. Предусмотрена технологическая защита котла и электродвигателей.

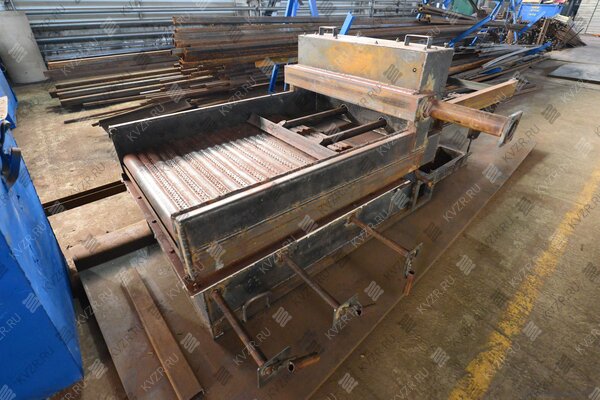

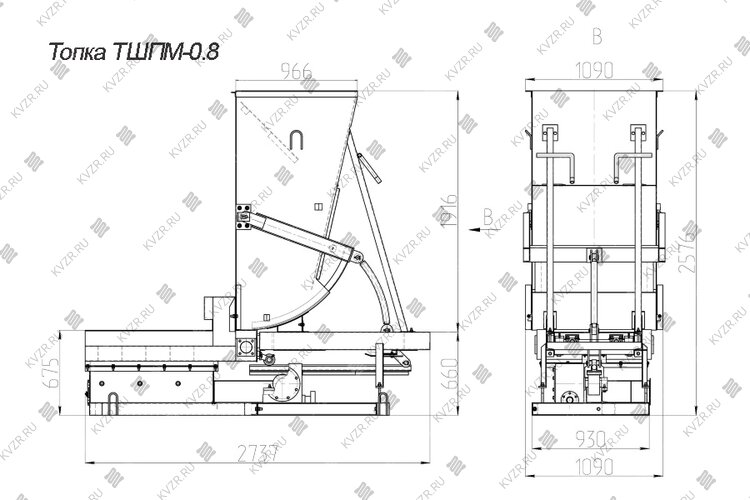

Топка ТШПМ-0,8 состоит из топливного бункера, водоохлаждаемой колосниковой решетки, шурующей планки с электромеханическим приводом, вентилятора. Топка ТШПМ 0,8 состоит из водоохлаждаемой решетки предназначенной для поддержания горящего слоя топки. Основание топки состоит из щек, к которым приварены решетка, рама из швеллеров для крепления привода топки и рамы каретки, трех перегородок, передней стенки и задней стенки со смотровым люком. Через переднюю стенку и перегородки проходит короб, по которому перемещается зубчатая рейка. Перегородки делят данное основание на зоны дутья для упорядоченного подвода воздуха к горящему слою топлива. На основание устанавливаются все остальные детали топки.
Шурующая планка ТШПМ-,08 состоит из собственно планки и труб, через которые подается вода для охлаждения планки водой. Шурующая планка предназначена для продвижения топлива по решетке, шуровки горящего слоя, сброса выгоревшего шлака и подачи раскаленных кусочков топлива под свежее топливо.
Каретка ТШПМ-0,8 состоит из швеллера с приваренными к нему опорами шурующей планки, кронштейнами для крепления штанги и тяги секторного питателя. Каретка служит для передачи усилия со штанги на шурующую планку и тягу секторного питателя бункера. Рама каретки состоит из двух направляющих швеллеров, стоек с раскосами. Рама каретки служит для установки на ней каретки, бункера и концевых выключателей.
Опора штанги состоит из стойки, ролика, оси. Опора штанги служит для направления движения штанги в коробе.
Бункер состоит из корпуса с качающейся перегородкой, секторного питателя с кронштейнами. Бункер служит для создания запаса топлива и подачи его на решетку при помощи секторного питателя. Секторный питатель закреплен на осях, снабженных масленками для смазки. Секторный питатель приводится в движение тягой. Для уменьшения зависания топлива в корпусе бункера служит качающаяся перегородка. Усилие, необходимое для движения шурующей планки и секторного питателя, создается приводом.
Привод ТШПМ-0,8 состоит из электродвигателя мощностью 3 КВт, числом оборотов 1000 и редуктора типа Ч125-63-52-У3. Поворотные колосники, расположенные на валу между щеками, служат для дожигания несгоревших кусочков угля. Колосники опрокидываются, а затем возвращаются в исходное положение. На задней стенке основания имеется люк.
Топка ТШПМ-0,8 устанавливается на шесть опор и закрепляется на четыре пластины, имеют расширение в продольном и поперечном направлениях. Подвод воздуха к топке односторонний с правой или левой стороны топки. Для регулирования воздуха применены воздушные клапана, установленные на щеке со стороны подвода воздуха. На противоположной щеке предусмотрены окна для удаления провала, которые закрыты люками с откидными дверцами.
Топка ТШПМ-0,8 представляет собой неподвижную водоохлаждаемую решетку, по которой перемещается слой топлива при помощи трехгранной планки, совершающей периодически возвратно-поступательное движение вдоль решетки. При движении планки вперед происходит значительное перемещение топлива в горизонтальном направлении, а также подъем его и переваливание через планку. Когда планка движется назад, то топливо смещается только на 15-25 % от величины сдвига в прямом направлении (в зависимости от расстояния до угольного ящика).
Для надежного заполнения решетки топливом, а также осуществления шуровки слоя происходит чередование ходов планки на разную длину. Выбор движения планки определяется в зависимости от характеристик топлива, длины решетки и тепловой нагрузки топки. При использовании угля с повышенной влажностью, а также содержанием мелочи от 0 до 6 мм более 50 % не рекомендуется заполнять бункер более чем до половины. В топках предусмотрены устройства независимого регулирования объема дутьевого воздуха по зонам горения, подаваемого под решетку и подача вторичного воздуха в зону горения над решеткой.
Диапазон регулирования мощности топок ТШПм-0,8 обеспечивается изменением интервала времени между циклами хода шурующей планки и объема подачи дутьевого воздуха в зоны горения топлива. При прекращении подачи электроэнергии и отклонениях от допустимых значений давления, температуры воды на выходе из котла, разрежения в топочной камере, автоматика безопасности обеспечивает отключение дутьевого вентилятора, автоматической подачи топлива и включение светозвуковой сигнализации.
Топка ТШПМ-0, 8 поставляется следующим комплектом блок топочный ТШПМ-0,8 в сборе с рамой опорной, каретка, привод, планка шурующая, угольный бункер, запорная арматура, концевые выключатели, рукав напорный с нитяной оплеткой, хомуты, вентилятор ВЦ 14-46 № 2,5 с эл. дв. 4/3000, паспорт и инструкция по эксплуатации топки ТШПМ-0,8.
Автоматика топки ТШПМ поставляется дополнительно и включает в себя щит управления ТШПМ, датчик реле давления ДНТ-1, терморегулятор ТУДЭ 4М, манометр электроконтактный ДМ2005 с трехходовым краном, термометр с оправой.
Котельный завод "РОСЭНЕРГОПРОМ" изготавливает запасные части топок ТШПМ-0,8, а также водогрейные котлы устанавливаемые на топку ТШПМ-0,8.

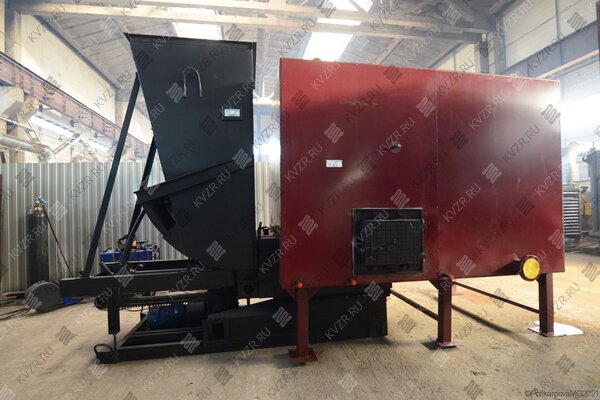

Водогрейные котлы с топкой ТШПМ-0,8
Котельный завод "РОСЭНЕРГОПРОМ" производит водогрейные котлы мощностью 0,6 и 0,8 Гкал, устанавливаемые на топку ТШПМ-0,8.
Блок водогрейного котла представляет собой сварную конструкцию, состоящую из трубной системы (радиационной и конвективной поверхности нагрева), опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Котлы имеют П-образную сомкнутую компоновку. Газы в конвективной части делают два хода и выходят через газоход в верхней части задней стенки котла. Топочная камера водогрейного котла выполнена газоплотной путем плавникового оребрения. На топке котельного блока справа и лева устанавливаются топочные дверки для обслуживания слоя топлива. В газоплотной части котельного блока изоляция выполнена облегченной из плит ПТЭ. В негазоплотной части котельного блока теплоизоляция выполнена из муллитокремнеземистого картона и войлока. Обшивка водогрейных котлов выполнена из стальных листов. Для очистки конвективных поверхностей нагрева от сажистых и золовых отложений предусмотрены люки.
Цена от 30 тысяч рублей. В стоимость входят - выезд специалиста на объект, подбор вспомогательного оборудования, разработка проекта реконструкции тепломеханической части котельной, смета на выполнение работ, дефектная ведомость.
Для того чтобы купить топку ТШПМ-0,8 в Магасе, вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
Функциональные возможности автоматики топки с механическим котлом обеспечивают:
Аварийная остановка котла КВм с индикацией причины аварии и подачей звукового сигнала при:
Для правильного подключения топки ТШПм-0,8 в механизированной котельной необходимо оставить проемы для обслуживания оборудования во время эксплуатации. Эти расстояния рекомендованы СНИП II-35-76. На данной схеме представлены их размеры. Кроме того мы составили примерный план, как можно произвести расположение подключение оборудования, а также указали перечень минимально необходимого вспомогательного оборудования для работы механического котла. К вспомогательному оборудованию при работе котла относятся - щит управления котлом, насос циркуляционный, насос подпиточной воды, бак запаса воды, расширительный мембранный бак, дымовая труба и дымосос, золоуловитель (по желанию), транспортер топливодачи и золошлакоудаления.
В случае если подпиточная вода не соответствует по своим характеристикам требованиям к питательной воде, необходимо предусмотреть систему водоподготовки котловой воды. Водоподготовка всегда подбирается на основе химического анализа питательной воды объекте.
Для котельных 1 категории, являющихся единственным источником тепла системы теплоснабжения и обеспечивающих потребителей первой категории, не имеющих индивидуальных резервных источников тепла, необходимо предусмотреть полное резервирование оборудования - котлов, насосов, ТДМ. Пунктиром обозначено оборудование для резервирования.
Для котельных 2 категории, включающие в себя промышленные и производственные котельные резервирование нужно предусматривать по необходимости.
Образец тепловой схемы подключения оборудования в механической котельной приведен на данной схеме. При эксплуатации очень важно грамотно осуществить подключение оборудования, установить все контрольно измерительные приборы, для контроля параметров работы котельной и запорную арматуру для оперативного переключения потока теплоносителя при плановой или аварийной остановке оборудования. Данную схему можно использовать как пример для разработки под свой объект или заказать у нас разработку индивидуальной схемы для вашей котельной.
