Шлакоудаление в котле в Магасе

Версия
для печати

Шлакоудаление

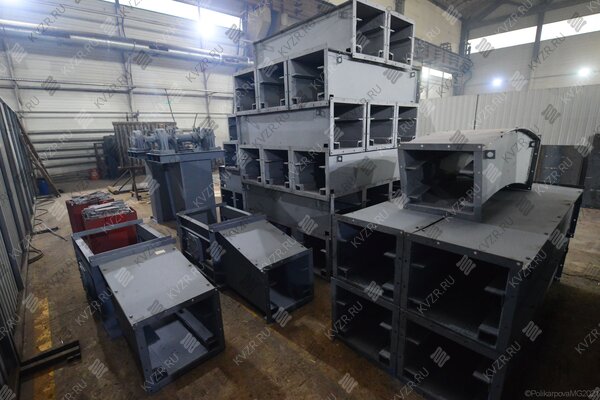

Транспортер шлакоудаления скребковый

Натяжная секция шлакоудаления

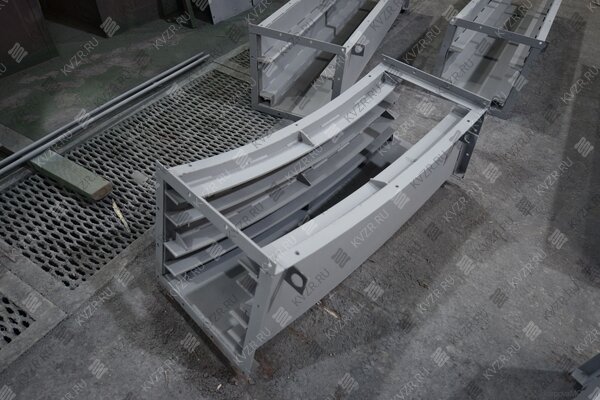

Поворотная секция шлакоудаления

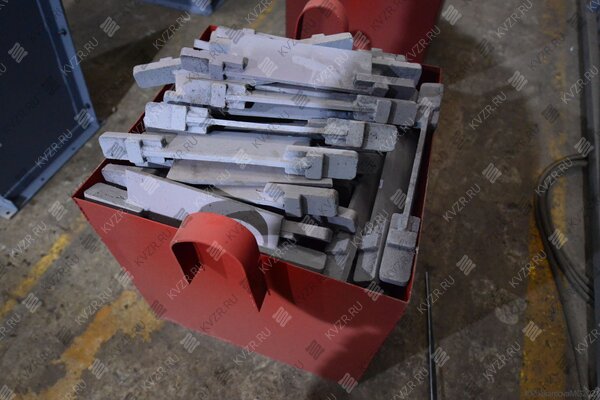

Скребки шлакоудаления

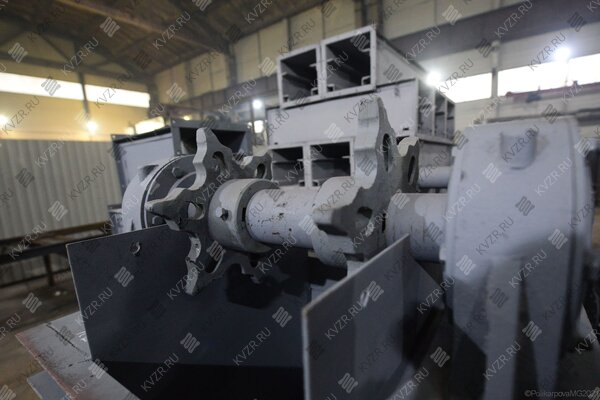

Звездочка шлакоудаления

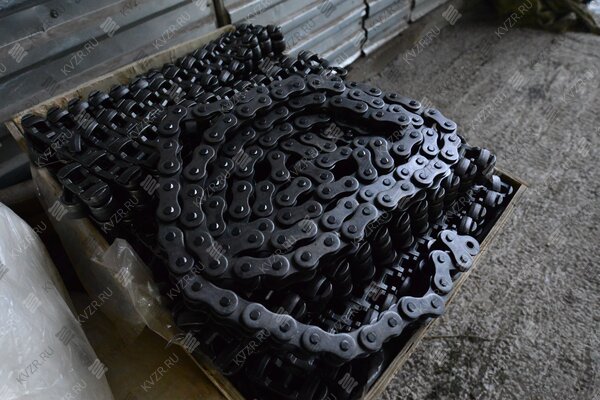

Цепь шлакоудаления

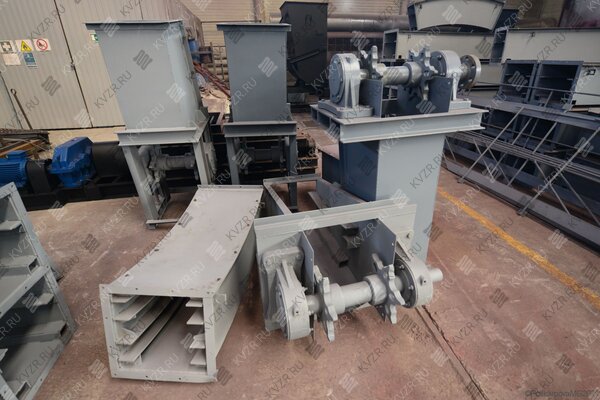

Секции шлакоудаления

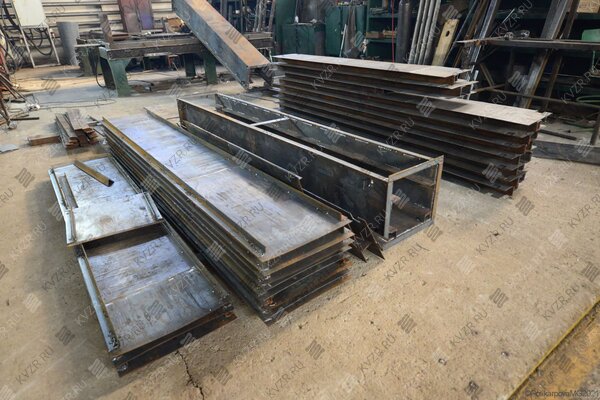

Производство шлакоудаления

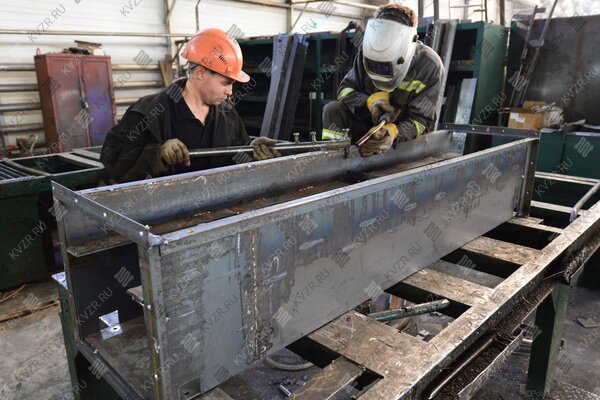

Изготовление шлакоудаления

В наличии на складе Цена в рублях с НДС 1 150 000

Получите скидку
у менеджера

Цена на шлакоудаление в котле с доставкой от 1 150 670 рублей с НДС

Доставка ТК в г. Магас и по России

Безналичный расчет

Опросный лист

Скребковый цепной транспортер удаления золы и шлака из под котлов за пределы котельной.

Транспортер ТС 2-30 чертеж

Чертеж транспортера ТС 2-30 с углом наклона 30°

Транспортер ТС 2-30 с углом наклона 30° чертеж

Чертеж транспортера ТС 2-30 с углом наклона 45°

Транспортер ТС 2-30 с углом наклона 45° чертеж

Технические характеристики шлакоудаления в котле

Производительность минимальная, т/ч 0.5

Производительность максимальная, т/ч 10

Размер кусков, не более, мм 100

Длина транспортера минимальная, м 5

Длина транспортера максимальная, м 50

Марка Установка скребковая шлакоудаления - УСШ

Тип Шлакозолоудаление, Транспортер

Количество поворотных секций, шт 1-2

Угол перегиба поворотных секций до, ˚ 30-36

Шаг тяговой цепи, мм 100-250

Шлакоудаление

Скребковое шлакоудаление представляет собой механизм для транспортировки золы и шлака из-под котельных агрегатов за пределы котельной.

Шлакоудаление применяется с паровыми и водогрейными угольными котельными с механическими топками ТШПМ, ТЛЗМ, ТЛПХ, ТЧЗМ, РПК, ЗП РПК. Шлакоудаление так же устанавливают в модульных котельных установках.

Шлакоудаление состоит:

прямых секций;
поворотных секций;
приводной секции;
привода;
цепи;
скребков;
валов;
направляющих звезд;
щита управления (по согласованию с заказчиком);
опорно-каркасных элементов (по согласованию с заказчиком);
запорных органов (по согласованию с заказчиком).

Конструкция шлакоудаления

Скребковое шлакоудаление представляет собой механизм для транспортировки золы и шлака, состоящий из собранных между собой последовательно секций с крышками, в концевых точках крайних коробов которых смонтированы валы с зубчатыми колесами для установки цепи со скребками, к одному из валов посредством привода прикладывается усилие для передачи вращения зубчатых колес и соответственно движения цепи. Транспортер шлакоудаления располагается в канале, под сбросными участками золы и шлака механических топок.

Конструкция шлакоудаления разрабатывается в соответствии с техническим заданием и заполненным опросным листом, согласно компоновке котельной, отличается длиной, количеством поворотных секций и расположением привода.

Монтаж шлакоудаления

Шлакоудаление скребковое поставляется секциями в разобранном виде, общая сборка шлакоудаления производится на месте монтажа и выполняется в соответствии с проектом и инструкцией по монтажу и сборке. Собирается шлакоудаление в следующей последовательности: собрать прямые секции и приводную секции, соединить горизонтальную и наклонную части при помощи поворотной секции, установить цепь со скребками в собранные секции, подключить привод и автоматику. В случае необходимости над шлакоудалением устанавливается закрытая галерея.

Купить шлакоудаление

Для того чтобы купить шлакоудаление в Магасе, вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
