Щит котла Братск изготавливается в соответствии с требованиями:

• ТУ 27.12.31-009-14722122-2017;
• ГОСТ Р 51321.1-2007;
• ГОСТ 30804.6.4-2013;
• ГОСТ Р 51318.11-2006;
• ПУЭ, ПТЭЭП;
• ТР ТС 020/2011 Технического регламента таможенного союза «Электромагнитная совместимость технических средств» утвержденного решением комиссии от 09.12.2011г №879;
• ТР ТС 004/2011 Технического регламента таможенного союза «О безопасности низковольтного оборудования» утвержденного решением комиссии от 06.08.2011г №768.

Назначение

Щит управления котлом Братск предназначен для предупреждения аварийной обстановки при работе водогрейного котла КВм тепловой мощностью от 0.6 МВт до 1.5 МВт с механической топкой с шурующей планкой ТШПМ с помощью световой и звуковой сигнализации, а также ручного управления дутьевым вентилятором, дымососом (комплектующие для подключения дымососа подбираются и поставляются по согласованию; дополнительные элементы устанавливаются в электросиловом щите котельной) и рециркуляционный насос (насос и его комплектующие для подключения подбираются и поставляются по согласованию; дополнительные элементы устанавливаются в электросиловом щите котельной) и ручного и автоматического управления приводом механической топки с дв. 3,0 кВт.

Если вам необходимо устройство управления механического котла большей мощности, то можете ознакомиться с этой моделью по ссылке.

Щит котла Братск предназначен для установки в трёхфазных цепях с заземленной нейтралью с номинальным напряжением 380 В, частотой 50 Гц. Устройство изготавливается по климатическому исполнению УХЛ категории 4 для работы в отапливаемом помещении при температуре от +8 °С до 40 °С.

Высота над уровнем моря не более 2000 м, относительная влажность воздуха не более 65% при +20 °С.

Не допускается эксплуатация оборудования во взрывоопасной среде, в условиях радиации и среде с агрессивными парами и газами, разрушающими металлы и изоляцию. Атмосфера типа по ГОСТ 15150-69. Рабочее положение щита – вертикальное. Допускается отклонение от рабочего положения на 5° в любую сторону.

Отсутствие непосредственного воздействия солнечной радиации. Вибрационные нагрузки с диапазоном частот 1…35 Гц, максимальное ускорение 0,5g, Многократные удары с ускорением 3g, длительность 2…20 мс.

Устройство щита управления котлом Братск

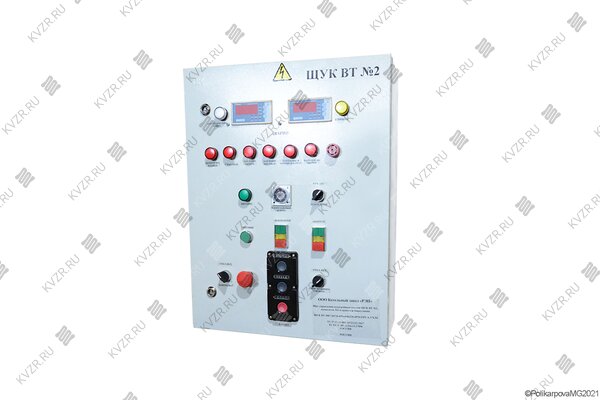

Устройство представляет собой стальной корпус с установленными внутри защитными, коммутационными аппаратами и логическими модулями, связанными между собой проводкой, на наружной части бокса крепятся аппаратура звуковой или световой сигнализации и элементы управления: кнопки, тумблеры, переключатели.

Дверца корпуса запирается на замок. Ключ от замков имеет единый секрет.

Внутри корпуса установлена монтажная панель.

На задней стенке ящика имеются отверстия для крепления щита на вертикальную стенку. Внутри него на панели смонтирована пусковая и защитно-коммутационная аппаратура, на двери установлены кнопки управления, сигнальные лампы.

Кроме этого, к устройство подключаются:

• путевой выключатель;
• реле протока;
• пакетный;
• электроконтактный;
• датчик-реле тяги;
• первичный преобразователь;
• вентилятор дутьевой;
• привод топки с шурующей планкой;
• линия управления дымососом.

Комплект поставки

Щит управления котлом Братск имеет следующую комплектацию:

• щит в сборе с защитными, коммутационными аппаратами и логическими модулями, связанными между собой проводкой, аппаратурой звуковой или световой сигнализации и элементами управления: кнопки, тумблеры, переключатели;
• паспорт и руководство по эксплуатации;
• дополнительная аппаратура звуковой или световой сигнализации для внешней установки (по согласованию с заказчиком);
• дополнительные элементы управления: кнопки, тумблеры, переключатели для внешней установки (по согласованию с заказчиком);
• КИП (по согласованию с заказчиком);
• внешние опорные элементы (по согласованию с заказчиком);
• крепежные детали (по согласованию с заказчиком).

Оборудование поставляется в собранном виде.

Функциональные возможности

Функциональные возможности щита котла КВм позволяют произвести ручной пуск и автоматическую остановку котла.

Аварийная остановка котла КВм с индикацией причины аварии и подачей звукового сигнала при:

• заклинивание привода топки (шурующей планки);
• понижении и повышении давления на выходе из котла;
• повышении температуры на выходе из котла;
• уменьшении расхода воды через котел;
• уменьшении разрежения в топке.

Автоматика не позволяет пуск механического котла при выходе за пределы аварийных параметров.

Автоматическое поддержания температуры производятся путем автоматического управления (включения, выключения) вентилятора, подающего воздух для горения и путем автоматического управления работы шурующей планки (по предварительно заданному интервалу времени между ходами планки).
