Автоматика парового котла на мазуте в Магасе

Автоматика парового котла на мазуте в Магасе

Автоматика паровым котлом на мазуте изготовлена в соответствии с требованиями:

• ТУ 27.12.31-009-14722122-2017;
• ГОСТ Р 51321.1-2007;
• ГОСТ 30804.6.4-2013;
• ГОСТ Р 51318.11-2006;
• ПУЭ, ПТЭЭП;
• ТР ТС 020/2011 Технического регламента таможенного союза «Электромагнитная совместимость технических средств» утвержденного решением комиссии от 09.12.2011г №879;
• ТР ТС 004/2011 Технического регламента таможенного союза «О безопасности низковольтного оборудования» утвержденного решением комиссии от 06.08.2011г №768.

Назначение

Автоматика безопасности предназначена для предупреждения аварийной обстановки при работе парового котла на мазуте с помощью световой и звуковой сигнализации, автоматического управление мазутной горелкой, ручного и автоматического управления питательным насосом.

Автоматика регулирования парового котла на мазуте предназначена для установки в трёхфазных цепях с заземленной нейтралью с номинальным напряжением 380 В, частотой 50 Гц. Щит изготавливается по климатическому исполнению УХЛ категории 4 для работы в отапливаемом помещении при температуре от +8 °С до 40 °С.

Высота над уровнем моря не более 2000 м, относительная влажность воздуха не более 65% при +20 °С.

Не допускается эксплуатация щита во взрывоопасной среде, в условиях радиации и среде с агрессивными парами и газами, разрушающими металлы и изоляцию. Атмосфера типа по ГОСТ 15150-69.

Рабочее положение щита – вертикальное. Допускается отклонение от рабочего положения на 5° в любую сторону.

Отсутствие непосредственного воздействия солнечной радиации.

Вибрационные нагрузки с диапазоном частот 1…35 Гц, максимальное ускорение 0,5g, Многократные удары с ускорением 3g, длительность 2…20 мс.

Устройство автоматики парового котла на мазуте

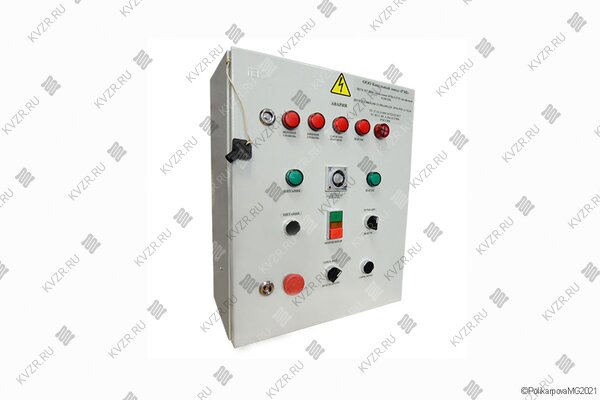

Автоматика парового котла на мазуте представляет собой стальной корпус с установленными внутри защитными, коммутационными аппаратами и логическими модулями, связанными между собой проводкой, на наружной части бокса крепятся аппаратура звуковой или световой сигнализации и элементы управления: кнопки, тумблеры, переключатели.

Дверца корпуса запирается на замок. Ключ от замков имеет единый секрет.

Внутри корпуса установлена монтажная панель.

На задней стенке ящика имеются отверстия для крепления щита автоматики парового котла на вертикальную стенку. Внутри блока управления на панели смонтирована пусковая и защитно-коммутационная аппаратура, на двери установлены кнопки управления, сигнальные лампы.

Кроме этого, к системе подключаются:

• первичный преобразователь давления для измерения давления в барабане котла и сигнализации о превышении аварийного предела давления в барабане котла;
• блок кондуктометрических датчиков для сигнализации аварийных пределов уровня воды в барабане (упуск/перелив) и управления питательными насосами по сигналу нижнего и верхнего рабочего уровня воды в барабане;
• блок горелки;
• датчик-реле давления;
• блок горелки;
• питательный насос;
• пакетный выключатель для блокировки включения питательного насоса в ходе ремонтных работ;
• линия питания щита управления.

Комплект поставки

В комплект поставки автоматики управления паровым на мазуте котлом входят:

• корпус (бокс) в сборе с защитными, коммутационными аппаратами и логическими модулями, связанными между собой проводкой, аппаратурой звуковой или световой сигнализации и элементами управления: кнопки, тумблеры, переключатели;
• паспорт и руководство по эксплуатации;
• дополнительная аппаратура звуковой или световой сигнализации для внешней установки (по согласованию с заказчиком);
• дополнительные элементы управления: кнопки, тумблеры, переключатели для внешней установки (по согласованию с заказчиком);
• КИП (по согласованию с заказчиком);
• внешние опорные элементы (по согласованию с заказчиком);
• крепежные детали (по согласованию с заказчиком).

Автоматика управления и безопасности парового котла поставляется в собранном виде.

Функциональные возможности

Функциональные возможности щита позволяют произвести ручной пуск и автоматическую остановку котла парового котла на мазуте.

Аварийная остановка котла с индикацией причины аварии и подачей звукового сигнала при:

• повышении давления пара в барабане котла;
• повышения давления в топке котла;
• понижении уровня воды в котле ниже критического уровня (упуск);
• повышении уровня воды в котле выше критического уровня (перелив);
• аварийная остановка горелки;
• аварийный останов питательного насоса.

Автоматика не позволяет пуск котла при выходе за пределы аварийных параметров.

Автоматическое поддержания заданного давления в барабане котла производится путем переключения горелки между большим и малым горением.

Автоматика осуществляет контроль рабочего уровня воды в барабане котла между отметками верхнего и нижнего рабочего уровня, посредством автоматического пуска/остановки питательного насоса и световую индикацию о критически низком (упуск) или критически высоком (перелив) уровне воды.

Автоматика отключает подачу топлива в случае погасания факела в топке котла (в составе горелки).

Купить автоматику парового котла на мазуте

Для того чтобы купить автоматику котла парового на мазуте в Магасе, вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта.
